光谱共焦传感器用于陶瓷资料外观检测
- admin
新型陶瓷在耐高温、、、耐侵蚀、、、耐磨损、、、超硬性、、、超导性,,远比传统陶瓷、、、现存的金属或非金属资料优越;;;新型陶瓷还拥有光敏、、、气敏、、、热敏、、、湿敏、、、压电等机能,,在人为智能领域资料制作上具备怪异的优势,,被宽泛利用于半导体封装行业中。

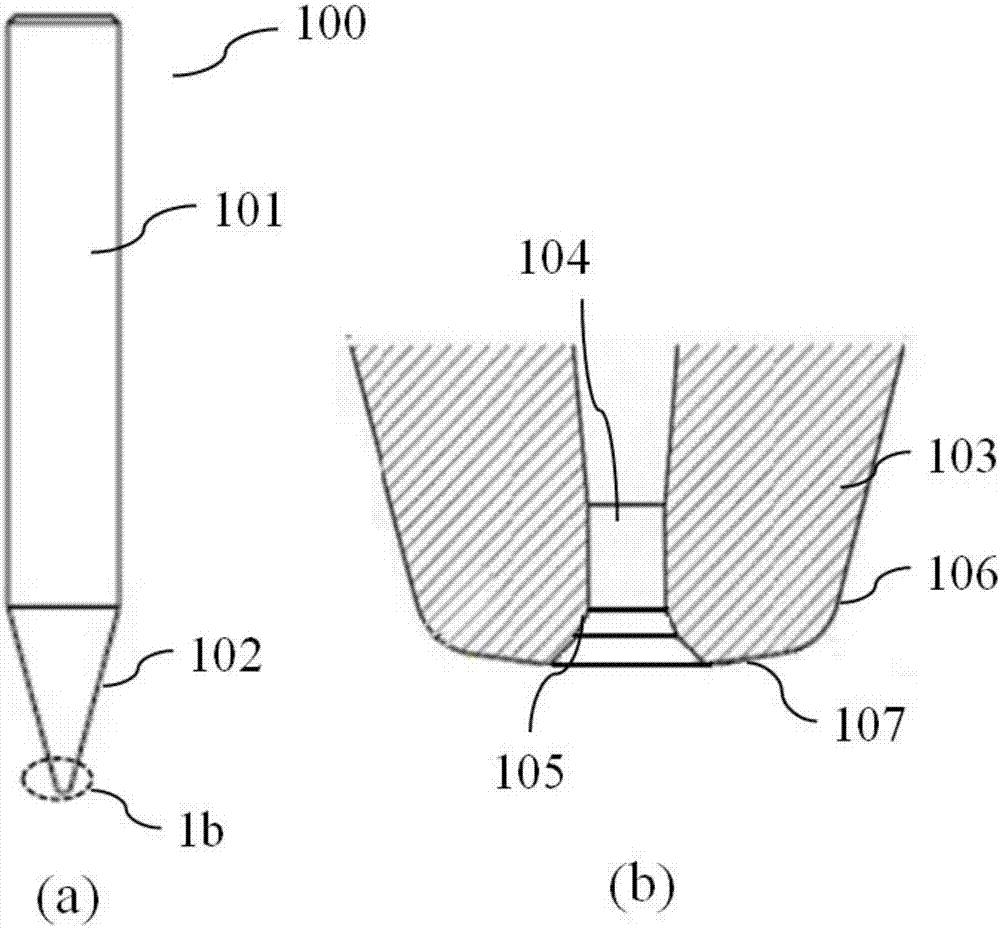

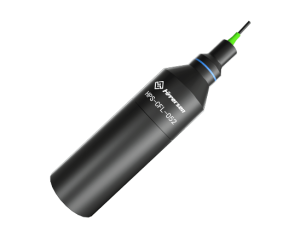

以陶瓷劈刀为例,,作为IC封装行业的亏损品,,其被誉为“精密陶瓷行业的宝藏”,,重要利用是装置在键合机上用引线键合的方式键合焊点。陶瓷劈刀以其低成本优势独占了芯片和基板电路衔接90%以上的市!!将来铜线势必代替金线成为重要健合线,,因而,,陶瓷资料的改进和理论粗糙度制作步骤将成为其中的关键。通常选择陶瓷劈刀的最佳内孔径是金线直径的1.4倍,,而市面上好多微电子键合金线,,直径小到1μm—3μm。因而,,在出产制作环节上就必要极其精密的在线丈量,,通常企业会选择使用精密光学传感器实现检测工作::R蛹殴偻愎馄坠步刮灰拼衅鞯ネǖ滥J较驴赡苁迪肿羁72000次/秒的超高速丈量,,最多支持四通道同步丈量,,提高速度,,降低成本。别的,,这款用于陶瓷劈刀检测的光谱共焦传感器最小光斑为1.4μm,,适合丈量精密陶瓷等细小几何结构和概括变动。

————————————————————————————————
